橋梁関連製品・工法

シェイプアップブレースBr

NETIS 登録番号：SK-130003-A (※)(※) NETIS登録番号は取得時の番号です。

NEWS

• 「シェイプアップブレースBr」を適用した工事が橋梁と基礎（平成25年2月1日）で紹介されました。（PDF：2.3MB）
• 「シェイプアップブレースBr」が鋼構造ジャーナルに紹介されました。（PDF：238KB）
• 「シェイプアップブレースBr」が「建設資材けんさんぴん（和歌山県）」に登録されました。
• 「シェイプアップブレースBr」を適用した工事が橋梁新聞（平成24年2月21日）で紹介されました。（PDF：1.2MB）
• 「シェイプアップブレースBr」が橋梁新聞（平成23年7月11日）で紹介されました。（PDF：324KB）
• シェイプアップブレースの販売に関する基本協定を締結しました。（PDF：74KB）

5大特長

1 高品質

• エネルギー吸収を図る軸部材は、圧縮、引張の正負交番荷重に対して、同剛性・同耐力でのエネルギー吸収が図れる。
• 建築物に対して、一般評定を取得（大成建設：BCJ評定-ST0021）（財）日本建築センター

2 高いコストパフォーマンス

• 経済的な耐震補強の実現。
• 本体の主要部材が一般鋼材で構成され、製作も容易。

3 高い防錆性能

• 軸部材に亜鉛アルミ溶射を採用し、長期防錆性能を確保（軸部材の塗替え不要）。

4 高いハンドリング性能（施工性）

• 軽量型で既設橋梁への負担が少なく、ハンドリングも良いため、施工性に富む。

5 高い設計自由度

• 軸部材は自由に設計できるため、あらゆる降伏軸力に対応可能。
  小規模タイプPy=100kN(SBBR100)から大規模タイプまで幅広く対応可能。
• 降伏軸力を変えずに剛性を変化させることが可能。

構造

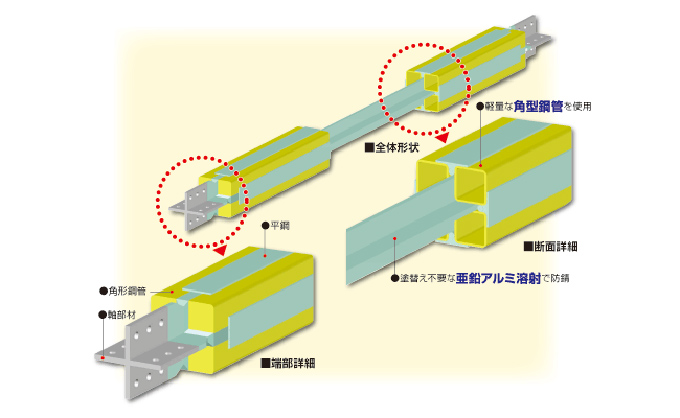

• シェイプアップブレースBrは、軸力を負担する軸部材と、軸部材の座屈を防止するための座屈補剛材から構成される「座屈拘束ブレース」です。
• 軸部材には、十字形断面の低降伏点鋼を使用。
• 座屈補剛材には、田字形に束ねた角型鋼管を使用。
• 屋外での防錆仕様として、軸部材に亜鉛アルミ溶射の適用も可能。

論文紹介

• 山本、小林、山本、佐合、大野：制振ダンパーを用いた初湯川大橋の耐震補強設計と施工、橋梁と基礎（2013.2vol.47）（PDF：2.3MB）
• 山本、大野他：上路アーチ橋（初湯川大橋）の耐震補強工事報告、第67回土木学会年次学術講演会 2012.9（PDF：399KB）

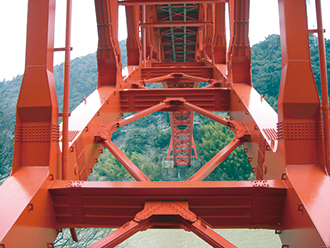

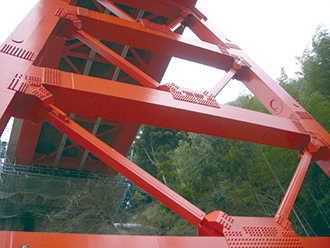

施工写真

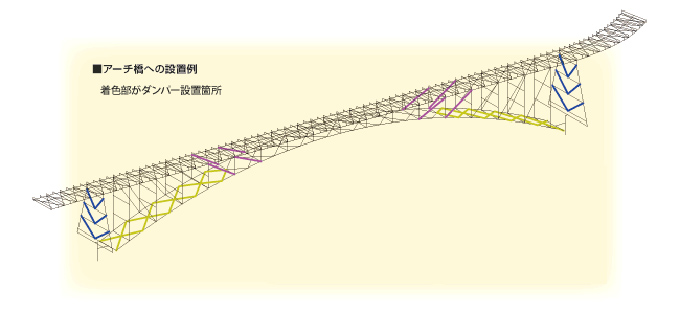

適用例

主な施工実績

※建築では、6,000基以上の実績があります。

SHAPE-UP-BRACE-Br（シェイプアップブレースBr）
カタログダウンロード
